平升排水管网流量和液位在线监测设备通过远程监测窨井内液位、流量数据，了解排水管网的充满度，实现管网状态的实时感知、实时告警，掌握监测点上下游管线的过载、溢流、淤积情况，助力排水管网信息化，为管网的日常运维管理和汛期排涝联动提供科学有效的数据支撑，保障城市“血脉畅通”。
|

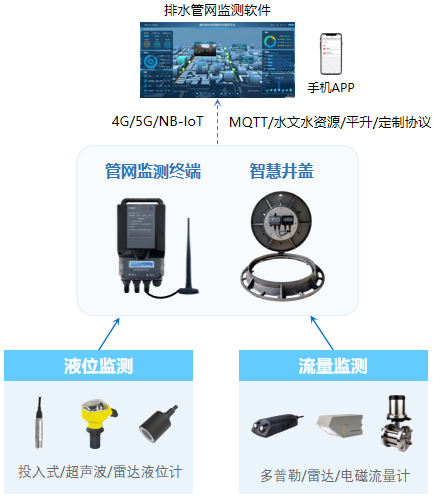

应用示意 |
|
液位测点： ★ 沿河敷设的管网，在管道和河道中，成对布设比对监测点，间距不超过500m ★ 低洼地，下穿立交桥等易积水和易冒溢区 ★ 冒溢风险较高的污水管网节点 ★ 主干管网交汇处 |
流量测点： ★ 污水主干管网交汇处 ★ 合流制溢流排放口或污水截流井、污水泵站 ★ 重点排水户、大型住宅区接市政管井 ★ 有大量外来水进入或水质突变的管网区段 |
|
解决的难题 |
井内无电源，不便取电。选用市电或太阳能供电时，需要经过多方审批，且破路立杆。
使用电池供电时，之前所用的产品半年就没电了，往返现场及更换电池的维护成本高。
平升公司针对不同测点，有两种设备可供选择，破解以上难题。
 |
定时采集，集中上报 深度优化的微功耗设计+大容量电池组，实现采集间隔1分钟，电池续航 1-5年 适用于上报频率高或带载传感器功率小的液位监测、上报实时性要求不 高（约15分钟/次）的流量监测 |
 |
实时监测 井盖表面嵌入太阳能供电系统，电能源源不断 适用于实时监测流量或流量+液位数据、采集多普勒/雷达流量计等大功率 传感器 |
|

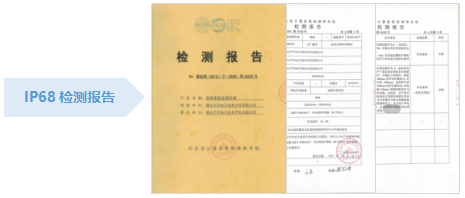

防护等级IP68——适应排水管网长期潮湿、易水淹的恶劣环境 |
|
产品功能 |
★ 4G/5G/NB-IoT传输
★ 监测频率任意可设，可根据季节和数据越限情况调整，雨季及越限时提高监测频率
★ 智慧井盖天线镶嵌在外侧，管网监测终端使用窨井专用高增益天线，信号几乎不受井盖屏蔽影响
★ 若通讯中断，恢复后自动上传历史数据
★ 设备维护时，自动暂停采集，避免形成异常数据
★ 水位、流量数据越限、设备电量低时自动预警报警
★ 可扩展水质监测、井盖状态监测、阀门控制等功能
★ 可通过以下两种方式与第三方平台对接：
• MQTT/水文水资源/平升/定制协议 • OPC/数据库/WebService

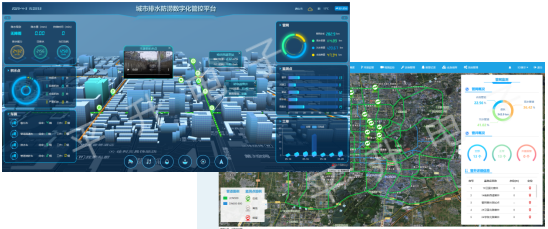

★ 平升可提供配套中心监管平台软件
|

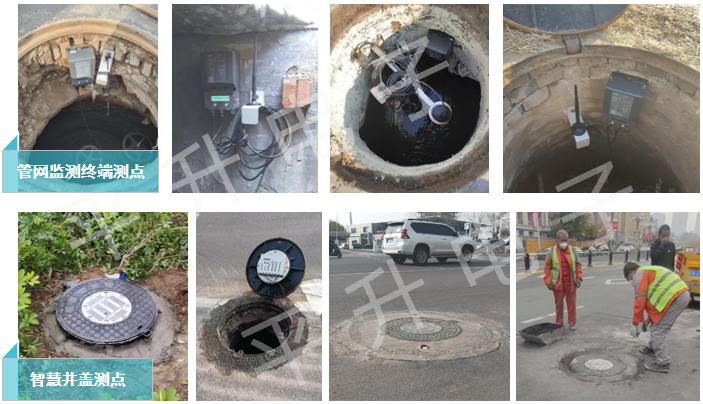

现场应用照片 |
