山东某闸站除险加固工程项目—闸站自动化监控管理系统

一、项目背景

闸站属于水利基础设施，也是江河湖泊防洪体系的重要组成部分。雨季降雨多且集中，防洪排涝显得尤为重要，闸站失控或失事，都将给上下游广大地区人民的生命和财产带来损失，对社会稳定造成不利的影响。

山东某闸站除险加固工程项目就是通过水闸调控、分流错开洪峰，减免洪涝造成的漫顶、倒灌、决堤、农田长浸泡减产等危害。

本项目建设中的闸站

二、系统实现目标

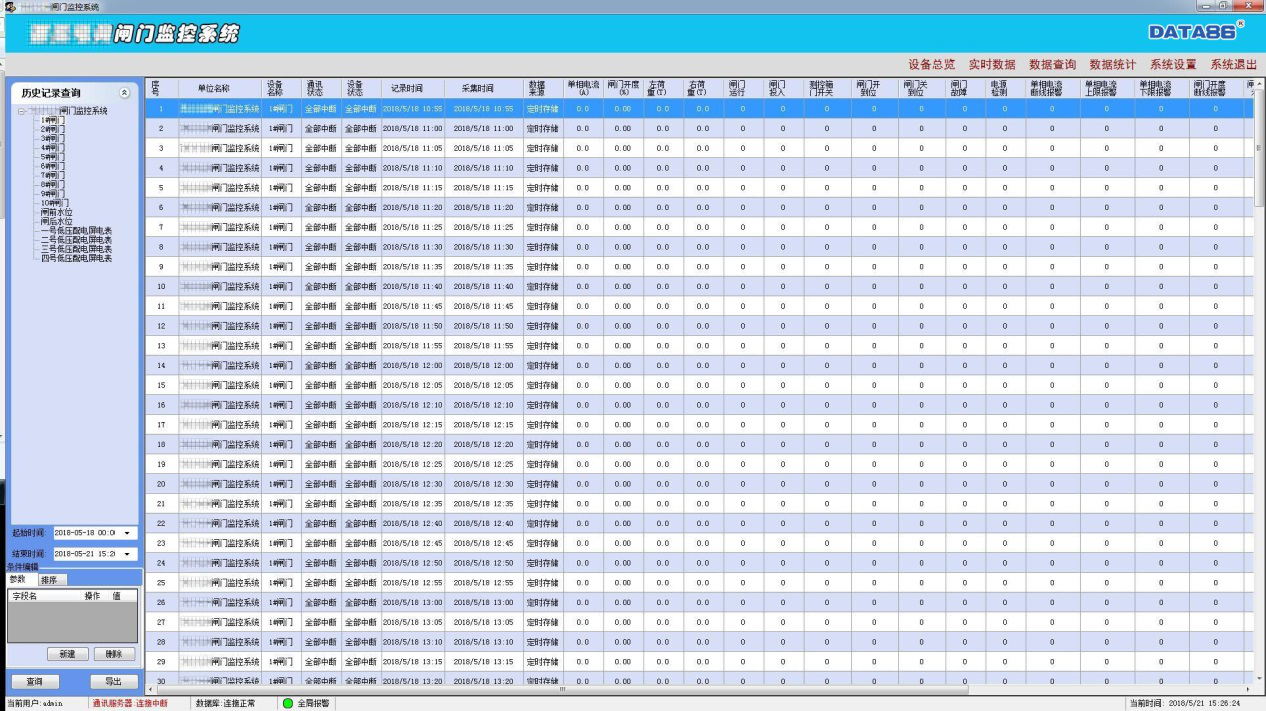

该闸站目前有10孔闸，在监控室计算机安装1套组态软件，能够远程控制1~10孔闸的开、关、停，并显示启闭机电机的电流，闸门的开度，闸门的到位状态。

三、系统框图

系统说明：

1、现场十个闸门配置十个测控终端(机旁箱)，测控终端(机旁箱)采集并显示闸门的开度、左荷重、右荷重、泵运行的单相电流、控制方式（投入/切除）、闸门开到位状态、闸门关到位状态，支持就地控制开闸门、关闸门、停闸门，并通过RS485总线将采集量传输到串口服务器，再通过串口服务器的网口传输给监控中心。当控制方式为投入状态时，支持远程控制开闸门、关闸门、停闸门的指令。

2、现场配备两台水位显示仪，用于采集并显示闸前水位和闸后水位，单位为米，保留两位小数，支持设置水位的上限、下限报警值，当数据超限时主动发送数据到监控中心，提示报警。两台水位显示仪通过RS485总线将采集量传输到串口服务器，再通过串口服务器的网口传输给监控中心。

3、通过串口直抄4台电表，采集电表的三相电压、三相电流、三相总功率，通过485总线将采集量传输到串口服务器，再通过串口服务器的网口传输给监控中心。

本系统因全部有线传输，所以传输速率快，传输稳定，能迅速反馈现场的状态和闸门的开度，便于操作员及时对闸门的操作。
