雨水泵站远程监控系统

项目背景：

2018年8月28日在广州市科韵路黄埔大道人行隧道，暴雨后积水深度超过常人身高，行人完全无法通行。

本次暴雨出现了如此严重的积水情况，经调查是因为排水泵出现短路影响了排水。该隧道旁设有雨水池和排水泵房，每逢大雨时值班人员会打开水泵，将积水强排至相应的排水管道。

排水公司从上述现象分析得出之前排水系统存在的弊端：手动开关排水泵不够及时，水泵出现故障不能及时发现。为了避免上述现象的再次发生，排水公司决定对人行隧道的排水系统进行监管，从平升公司购置了雨水泵站远程监控系统。该系统远程监测排水泵组的运行状态、故障状态和雨水池水位，通过雨水池水位自动控制排水泵的启/停，并对隧道积水情况进行视频监控。

系统拓扑图：

系统特点：

1、 光纤网络通信

为保证视频的实时传输，整个系统采用光纤网络通信。

备注：不方便拉光纤的情况下，可以采用4G无线网络通信，前提是安装现场4G信号良好，缺点是通信费用高。

2、自动控制、远程手动控制两种水泵控制方式可切换（通过监控软件实现）。

自动控制方式：水泵控制终端通过超声波水位计采集雨水池水位，设置水位上上限、上限、下限、下下限四个限值（可修改），根据雨水池水位控制两台排水泵的顺序启动和停止。当水位上升至上限时，开启一台排水泵；水位上升至上上限时，开启两台排水泵；当水位下降至下限时，关闭一台排水泵；水位下降至下下限时，两台排水泵均关闭。这就保障了排水的及时性，防止隧道大量积水。

远程手动控制方式：泵站管理处监控中心可以通过监控软件将水泵控制模式切换到“手动”，便可远程开启/关闭任意水泵。例如：大雨或暴雨时，管理人员可远程手动开启两台水泵，加速排水。

3、数据越限或设备故障时，自动告警。

水泵控制终端采集雨水池水位，泵站的三相电压，水泵的单相电流、运行状态、故障状态。数据越限或设备故障（如水泵短路）时，系统自动告警并通过光纤网络上传至监控中心软件，便于管理人员及时处理。

4、视频监控隧道积水情况。

人行隧道路旁安装了摄像头，采集现场视频图像通过光纤网络上传至泵站管理处监控中心，便于管理人员实时查看隧道积水实况。

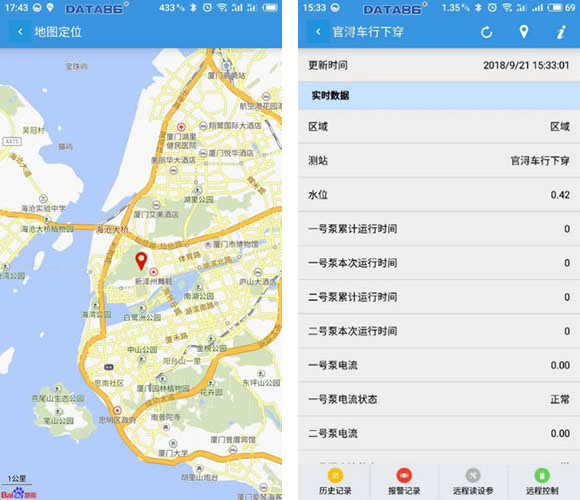

5、手机APP实现移动办公。

系统配有监控软件手机APP，具有数据监测、地图标注、历史记录查询等功能，可以随时随地查看现场状况、被授权情况下可通过APP对水泵进行控制，满足移动办公的需求。







总结：

预防城市内涝频发，一方面应该加强城市排水设施的建设，另外方面应该建立一套及时有效的管理预警系统。更好的预防城市内涝，除了远程监控管理排水泵，视频监控积水点外，还可附加对道桥、道路低洼处等积水点的水位雨量监测，平升公司还可提供对应的产品和方案——城市道路积水监测预警系统。
