农村小型污水处理站远程监控管理系统

       农村生活环境越来越美好，尤其是沿海发达城市的周边农村，农村与城市的界限越来越模糊。市政部门对于农村生活污水的处理有自己独特的方式，农村由于地域分布性广，不太可能像大城市一样，集中管理，兴建大型的污水处理厂，多数还是以分散建设小型简易污水处理站的模式处理农村生活污水。



　　污水处理站，由政府出资建立，日常运营多数是委托第三方管理。每个污水处理站，每年政府拨付一定费用给第三方运营公司。运营公司比较通用的办法就是在污水处理站长期有人驻守或者轮巡检查。此种管理方式有如下弊端：

　　★人工成本大，占据整个运营成本的很大一部分；

　　★管理不到位，值班人员轮巡去没去，有没有尽职，无法判断；

　　★值班人员，对于遇到的问题只有发生故障后，才知道电话上报；

　　★管理人员对站内污水处理工艺情况不能实时知晓，缺乏预判；

　　★对站内设备的工作状况无法实时监控，不能做到及时发现问题；

　　★没有远程视频监控，安防问题比较突出。



　　针对上述问题，平升公司已为多家客户提供了“农村小型污水处理站远程监控管理系统”的成套解决方案，现将解决方案分享给大家。

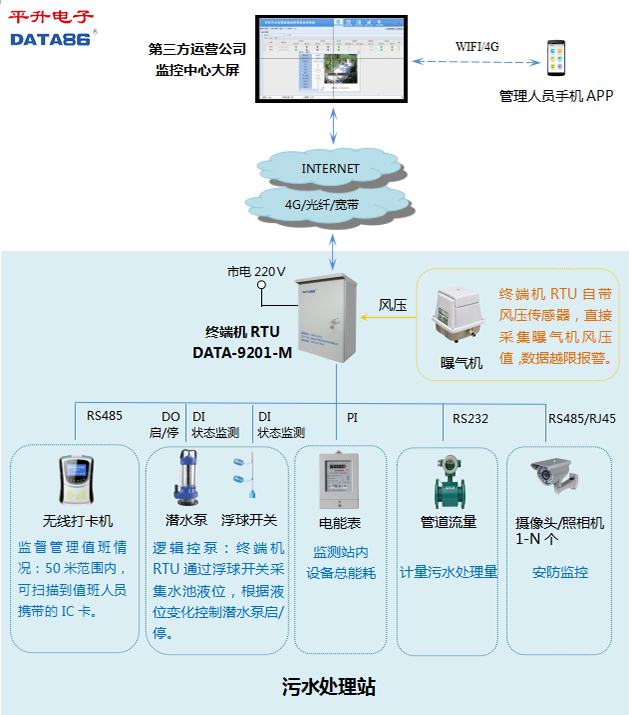

系统框图：









功能描述：

★ 终端机RTU（DATA-9201-M）自带RS485串口可以接入无线打卡器，在距离50米范围内，就可扫描到值班人员所携带的IC卡，以保证值班人员按时巡检，不仅如此还可以通过IC卡在范围内滞留时间来判断值班人员停留时间。

★ 终端机RTU自带无线路由器，可以接入光纤、宽带、4G网络，保证数据通讯正常；支持视频接入，可以实现远程视频监控，支持图片抓拍，兼容海康威视、大华的主力品牌。

★ 曝气机是污水处理中最重要的设备，终端机RTU自带风压传感器采集曝气机输出的风压值，判断曝气机工作状态，直观明了。

★ 自带逻辑控制，通过浮球开关采集水池液位，根据液位变化控制潜水泵启/停，实现自动化控泵。

★ 支持采集各种类型电磁、超声波流量计，准确计量出水流量；如果现场出水口是渠道， 也支持通过液位和渠道横截面积计算得出流量。

★ 监控中心软件和手机APP同步监测数据，方便管理人员随时随地查看现场情况和设备状态，远程控泵，方便及时发现问题处理故障。

★ 可以根据客户需求更改配置，功能不一样，价格不一样。



软件界面展示：

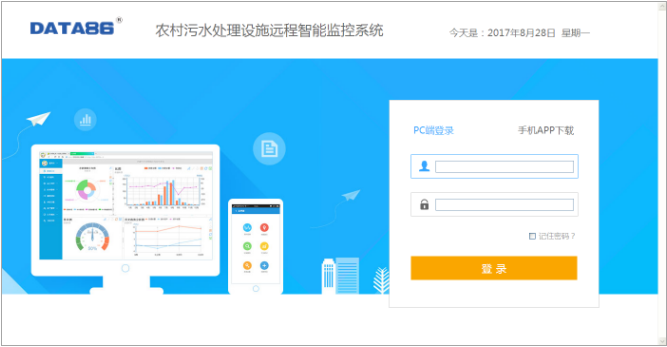

系统登录界面



地图总览界面

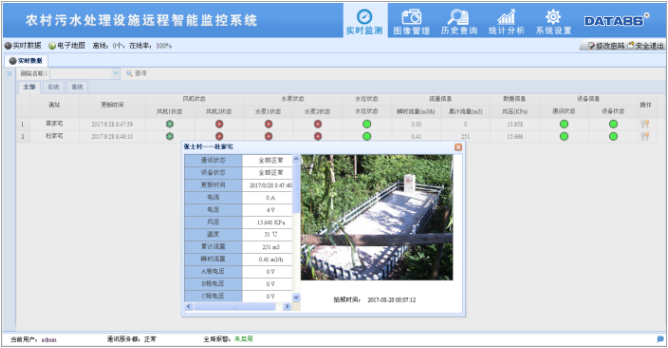

实时数据和图像监测界面

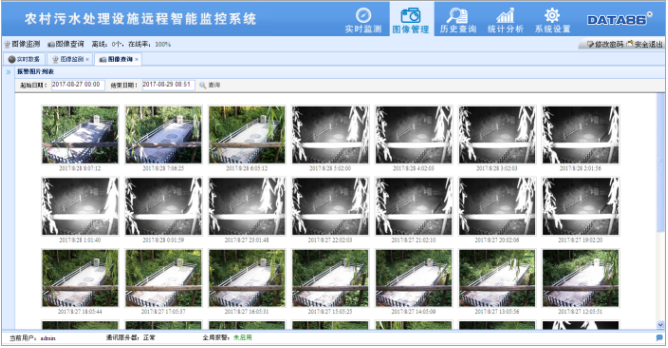

图像查询界面

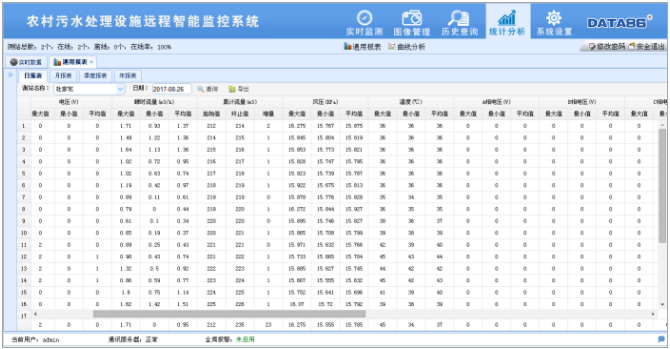

数据统计界面

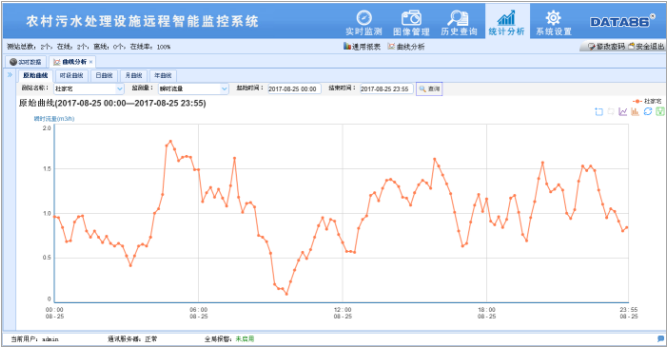

曲线分析界面



项目效果：

系统搭建完毕后，技术工程师在监控中心就能查看所有污水处理站工的作情况，对每个污水处理站的工艺情况以及设备的工作状况了如指掌，大大减少了人员工作量，给第三方运营公司降低了成本。此系统已经在上海、贵州、湖南等地安装多套，效果运行良好，受到第三方运营商和甲方业主的一致好评。
