  ---管网监测系统概述---


    管网监测系统适用于供水企业远程监测供水管网。供水调度人员在管网监测中心即可远程监测全市供水管网的压力及流量状况,以科学指挥各水厂启停供水设备、保障供水压力平衡和流量稳定,并及时发现和预测爆管事故。

    此外,该系统还可扩展管网末梢水质监测和阀门远程控制功能。

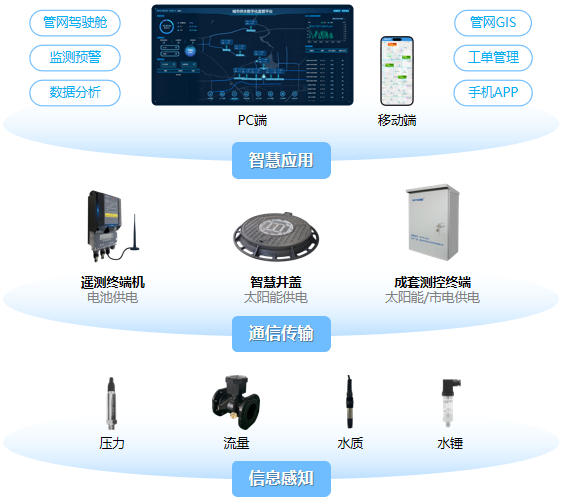

  ---管网监测系统的监测方式---

  【方式一:定时采集、集中上报、越限报警】

管网监测系统|管网监测|自来水管网监控系统|管网压力监测|自来水管网压力监控|供水管网监测系统拓扑图1



    适应场合:监测现场无电源、有GPRS信号,对数据实时性要求不高。

    工作模式:
        (1)GPRS电池供电无线测控终端备定时采集(如:每5分钟)管网压力、流量后将数据暂存,并一次性集中上报(如:每30分钟)给管网监测中心。(备注:数据采集、上报周期可任意设置。)
        (2)在采集压力的同时对数据进行判断,一旦发现压力超过上、下限报警值,则不再等待上报间隔而立即上报,实现越限加报。



  【方式二:实时在线监测】


管网监测系统|管网监测|自来水管网监控系统|管网压力监测|自来水管网压力监控|供水管网监测系统拓扑图2



    ◆ 市电供电

        适应场合:现场有市电、有GPRS信号,对数据实时性要求高。

        工作模式:监测设备(RTU)自动采集管网压力、流量并通过GPRS实时传送给管网监测中心。

    ◆ 电池/太阳能

        适应场合:现场无市电、无GPRS信号,对数据实时性要求高。

        工作模式:
            (1)表井内的433M电池供电无线测控终端实时采集管网压力、流量并通过433MHz向表井外发送。
            (2)表井外的433M/GPRS双模无线网关(可安装在表井周边150米范围内)接收到压力、流量数据后再通过GPRS网络远传给管网监测中心。



  ---监测方式性能对比---






性能对比

方式一

定时采集、集中上报、越限报警

方式二

实时在线监测

设备供电方式
电池
市电
电池/太阳能
工作方式
定时监测
实时监测
实时监测
通信方式
GPRS
GPRS
433MHz、GPRS接力传输
设备安装方式
井内一体式安装
井外一体式安装
井内、井外分体式安装
井内设备电池寿命
1-5年(与数据发送频率有关)
——
> 2年
报警类型
压力越限、电池电压低、仪表故障等

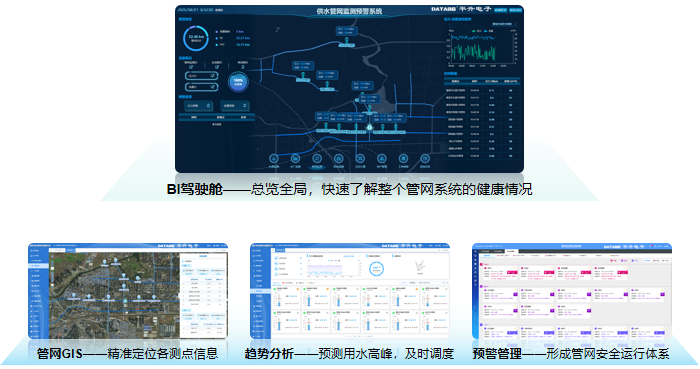

  ---管网监测系统软件主要功能---

                          ◆ 测点分布总览                    ◆ 最新数据监测
                          ◆ 超限自动报警                    ◆ 数据曲线分析
                          ◆ 智能数据统计                    ◆ 历史数据查询
                          ◆ 用户信息管理                    ◆ 测点信息设置


管网监测系统|管网监测|自来水管网监控系统|管网压力监测|自来水管网压力监控|供水管网监测系统监控软件

  ---应用案例---



    案例1—山东某县级水司管网压力、流量监测系统
    山东某县自来水公司在管网主要节点布设了20个管网压力和流量监测点,以掌握整个管网的实时运行状态和运行数据,及时调度多个水厂对外供水,保障区域内的用水供应。



    通信网络:
    水司内具备可上外网的固定IP,系统选用了公网专线的组网方式。
    监控中心服务器上安装了我公司提供的网页版监控软件,水司管理人员可随时随地通过INTERNET登入该系统,查看管网运行状况。



    监测设备:
    为保障数据的实时性,管网监测设备全部采用了太阳能供电一体式监测设备DATA-9201,安装于表井附近,数据更新频率设定为1分

钟。
    压力检测设备选用了DC12V供电、4~20mA输出的压力变送器。
    流量检测设备选用了RS485输出的分体式超声波流量计。

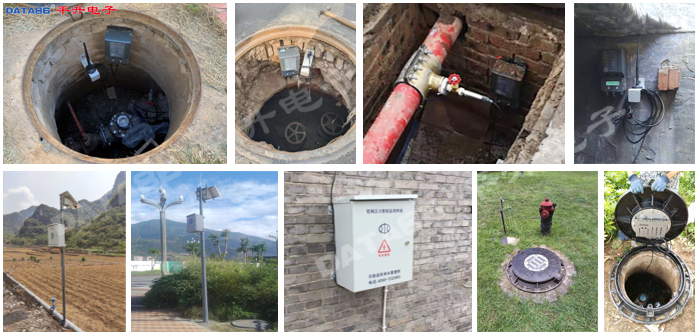

    设备安装现场:

管网监测系统|管网监测|自来水管网监控系统|管网压力监测|自来水管网压力监控|供水管网监测系统



    案例2—甘肃兰州新区管网压力监测系统
    兰州新区给排水有限公司主要负责兰州新区范围内的供水管网、水厂的建设和生产运营工作。
    2014年初,该公司建设了供水管网压力监测系统,在供水干管上布设了30个压力监测点,并全部实现了远程监测。



    通信网络:
    监测中心内不具备可上外网的固定IP,系统选用了GPRS-VPN的专网组网方式。
    监测中心服务器旁配置了1台GPRS数据传输模块DATA-6107,用来接收现场多个测点回传的数据并通过串口转发给服务器。
    服务器上同样安装了我公司提供的网页版监控软件,由于系统为专网组网,因此只能在局域网内浏览、访问。



    监测设备:
    管网监测设备全部采用了电池供电一体式监测设备DATA-6216,隐蔽安装于表井内,定时将压力数据上报给管网监测中心。
    管网监测设备DATA-6216设定的工作频率为每5分钟采集一次、每半小时集中上报1次数据;但如果某次采集压力数据时,发现压力值超过预设的上限或上限值,则不再等待上报间隔而立即上报,实现及时报警。
    压力检测设备选用了DC12V供电、4~20mA输出的压力变送器。



    设备安装现场:

管网监测系统|管网监测|自来水管网监控系统|管网压力监测|自来水管网压力监控|供水管网监测系统



    案例3—北京怀柔管网压力及水质监测系统
    某水务公司负责北京怀柔一工业园区的供水工作,为提升供水服务质量,该公司于2013年初建设了管网压力及水质监测系统。
    通过该系统,水务公司可以实时获取供水管网的运行压力和管网末梢的余氯数据,并根据管网数据及时调整水厂出水。



    通信网络:
    监测中心内具备可上外网的固定IP,系统选用了公网专线的组网方式。
    监测中心内已建有由组态软件开发的水厂监控调度平台,应用户要求,管网压力及水质监测系统需要接入该平台。
    因该组态软件厂家已为我公司的设备开发了驱动程序,因此对接起来非常容易,现场的管网监测设备直接将压力和余氯数据上报到该平台,平台软件直接解析数据并存入数据库即可。



    监测设备:
    管网监测设备采用了太阳能供电一体式监测设备DATA-9201,实时将压力数据上报给监测中心,数据更新频率设定为2分钟。
    压力检测设备选用了DC12V供电、4~20mA输出的压力变送器。
    水质监测设备采用了市电供电一体式监测设备DATA-9201,实时将管网末梢余氯数据上报给监测中心,数据更新频率设定为2分钟。
    余氯检测设备选用了在线余氯分析仪,并将表头安装到了DATA-9201中。



    设备安装现场:

管网监测系统|管网监测|自来水管网监控系统|管网压力监测|自来水管网压力监控|供水管网监测系统



管网监测系统|管网监测|自来水管网监控系统|管网压力监测|自来水管网压力监控|供水管网监测系统
