姚妍彬  卢成伟



一、项目背景
    保定市排水总公司共管辖15个排水泵站和3个污水处理厂。其中,排水泵站又分为污水泵站和雨水泵站两种,污水泵站主要负责市区居民生活污水的收集和排放;雨水泵站主要负责汛期雨水的收集和排放。3个污水处理厂分别将多个排水泵站输送来的雨、污水进行集中净化处理。


二、平台建设
    按系统功能可划分为3层,即数据采集层、数据传输层和系统应用层。
1、数据采集层
    雨/污水泵站的数据采集:泵站内安装DATA-9201泵站测控终端,通过各种接口(开关量DI、模拟量AI、串口COM)与现场设备进行对接,最终泵站所有数据通过RJ45网口转至光纤网络传输至监控中心服务器。泵站内设置本地二级中心,方便维护人员管理泵站内的设备。
    污水处理厂的数据采集:由于部分污水处理厂已建有DCS系统,已经能够实现本地的运行管理,平台采用软件对接的方式(OPC对接、数据库对接等)获取污水处理厂的现有数据。对于没有DCS系统的污水处理厂,则采用与雨/污水泵站一样的数据采集方式。
2、数据传输层
    考虑到泵站、污水处理厂等监控数据的实时性以及视频传输数据量很大等因素,现场终端设备一律采用了支持千兆传输的交换机,并采用铺设光纤的方式将数据传输至监控中心。
3、系统应用层
    平台软件采用平升组态工具二次开发而成,可实时、动态显示泵站、污水处理厂的运行监控数据,以及地道桥和泵站/污水处理厂的生产现场视频信息。


三、建设成果

    该项目自2012年建设至今,各级管理人员可远程查看各泵站、污水处理厂、地道桥的实时监测数据、设备运行状态和现场视频图像,并可与现场维护人员进行实时对讲。平台软件可集中显示所有报警信息并能够以声、光和短信等多种形式通知值班人员,以便故障得到及时处理。软件还可自动生成各种分析曲线和统计报表并支持按照时间、类型、监测点等多种形式查询历史信息,大大减轻了管理人员的工作量,提高了管理效率。



保定市排水总公司数字化信息管理平台建设|排水信息化|排水监控|排水泵站无人值守|排污泵站远程监控|污水泵站远程控制

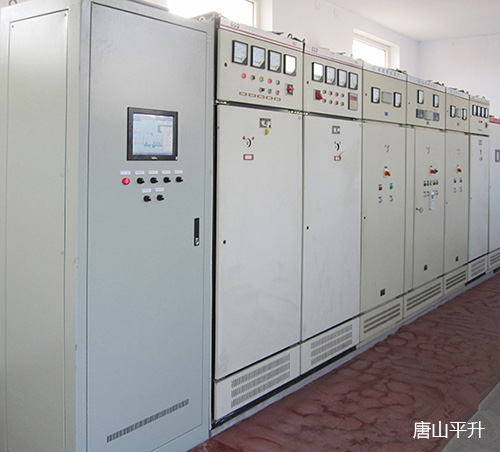

保定排水总公司数字化监控现场

保定市排水总公司数字化信息管理平台建设|排水信息化|排水监控|排水泵站无人值守|排污泵站远程监控|污水泵站远程控制

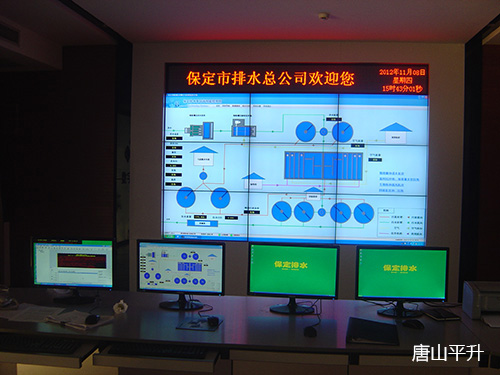

保定项目监控中心
