水司水源井远程监控系统工程案例

现场情况

    现场有10眼水源井和两个联通水池，其中3眼7.5KW水泵、4眼11KW水泵、3眼18.5KW水泵。7.5KW采用直起方式，不需要软启动，11KW采用15KW软启动器，18.5KW采用22KW软启动器，实现远程监控。

系统构成

    通讯方式采用中国移动VPN专网，由于现场照相机数量较多，通讯数据量较大，中心采用4G路由器。

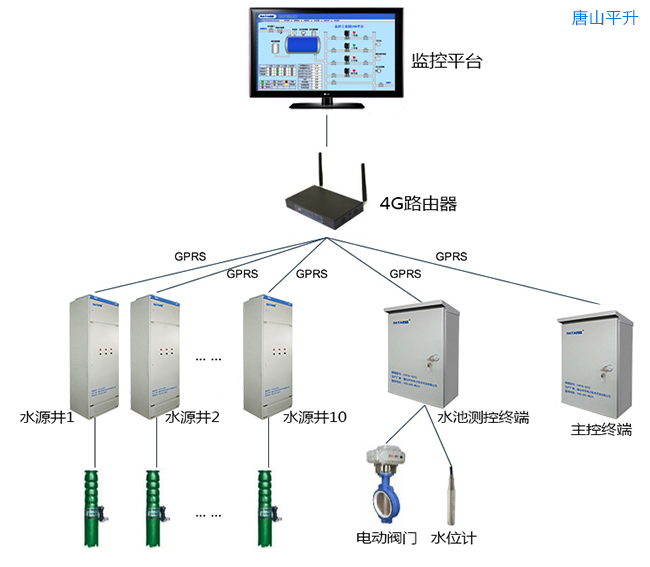

系统构成说明

1、水源井控制柜：

    与中心4G路由器和主控制器连接，监测10眼水源井的运行情况；采集三相电压、三项电流；远程控制水源井启停；支持现场图像采集：工业照相机定时拍照、远程控制拍照、自动拍照功能。

2、水池测控终端：

    与中心4G路由器和主控制器连接，采集水池水位、控制管道阀门。

3、主控终端：

    与中心4G路由器、水源井控制柜、水池测控终端连接，主要功能为逻辑控制。

4、逻辑功能：

    1、2号清水池水位到达上限时，水池阀门和10眼水源井水泵自动关闭；当水池水位到达下限时，水池阀门和10眼水源井水泵自动开启；水位上下限值可以设置。

5、可以远程手动随时控制水池阀门、水源井水泵的开启和关闭。

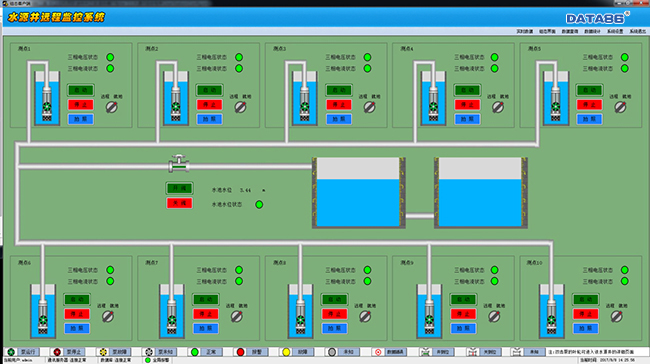

组态总览界面

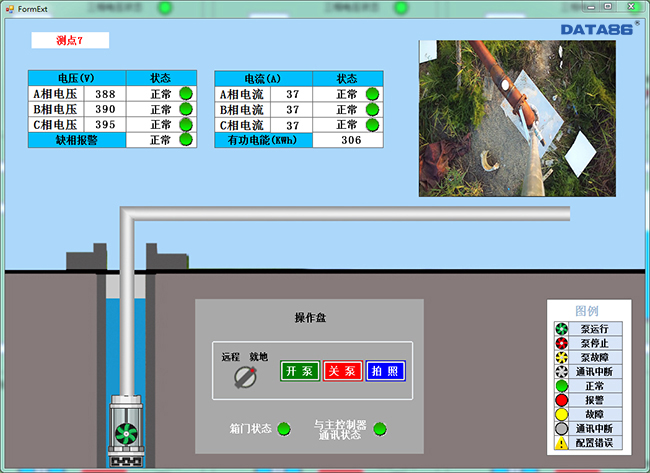

水源井详细页面

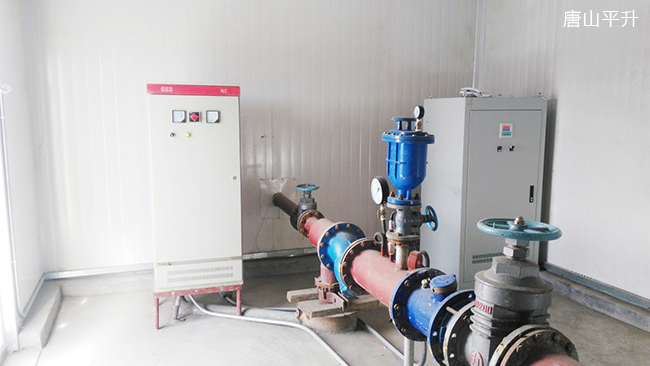

现场控制柜照片
