回卤泵远程实时监控系统

作者：张秀华



项目需求

    某盐业公司的回卤池安装有21台回卤泵分别向21个出水池抽水，值班人员需轮流到现场通过启动柜手动启、停泵并查看泵的运行状态和电流、电压等数据，工作效率低且管理成本高。

    为提高工作效率、降低管理成本，用户急需建立一套“回卤泵远程实时监控系统”，以实现对现场设备的远程信息化管理和维护。

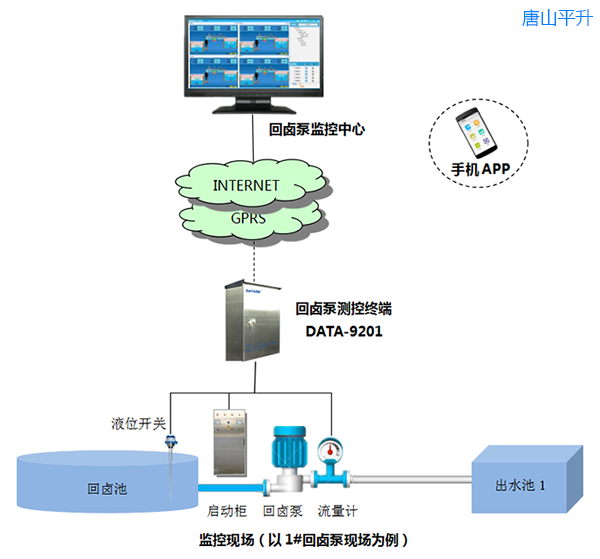

系统构成





系统功能及实现原理

功能1：中心监控软件/手机APP可设置系统控制模式为现场自动或远程手动

    ★ 现场自动：现场每台泵根据回卤池的液位高低自动运行，即液位高时开泵、液位低时关泵。

    ★ 远程手动：通过监控软件或手机APP远程手动控制每台泵的启、停。

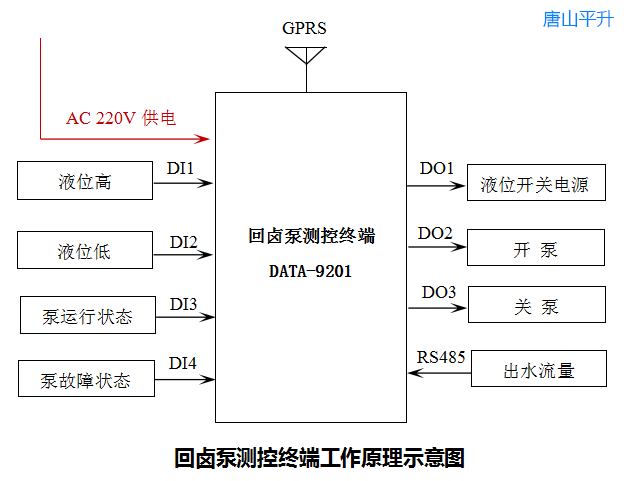

    实现原理：

    ① 回卤泵测控终端与监控中心软件通过GPRS实时通信。

    ② 回卤泵测控终端通过DO控制是否为液位开关供电，并采集液位开关输出的液位高、液位低开关量信号。

    ③ 回卤泵测控终端的开泵回路与启动柜开泵按钮并联；关泵回路与启动柜停泵按钮串联，实现开泵、关泵控制。

    ④ 回卤泵测控终端收到监控软件发送的“现场自动”命令后，给液位开关上电，使其投入运行。当采集到液位高信号时，通过开泵回路控制开泵；当采集到液位低信号时，通过关泵回路控制关泵，并按此逻辑自动运行。

    ⑤ 回卤泵测控终端收到监控软件发送的“远程手动”命令后，给液位开关断电，禁止其运行。当收到监控软件发送的“开泵”命令时，通过开泵回路控制开泵；当收到“关泵”命令时，通过关泵回路控制开泵。



功能2：远程监测泵的工作电压、电流

    实现原理：

    回卤泵测控终端内置电流、电压变送器，通过启动柜内的电流互感器采集泵工作电流并变送成4-20mA信号，通过AI端子进行采集；采集泵工作电压并同样变送成4-20mA信号，通过AI端子进行采集。

功能1：中心监控软件/手机APP可设置系统控制模式为现场自动或远程手动

功能3：远程监测泵的运行状态、故障状态

    实现原理：

    泵的运行状态、故障状态均为开关量信号，回卤泵测控终端通过开关量采集接口进行采集。



功能4：远程监测泵的出水流量

    实现原理：

    回卤泵测控终端通过RS485接口采集流量计输出的瞬时、累计流量数据，解析后与其它监测信息一起上报给监控软件。





项目说明

    由于现场位于海边的野外，环境很空旷且腐蚀性强，因此选用设备时特别注意以下两点：

    ① 测控终端需采用不锈钢材质且密封良好，做好充足的防腐蚀、防雷措施。

    ② 液位开关和流量计需选用耐腐蚀、专用于卤水场合的特殊产品。
