一、项目背景
河南国电驻马店电厂，距离水源井较远，而且水源井在西郊污水厂内，以前都是工作人员开车前往开泵，工作效率低，人员成本高，有时甚至需要半夜开泵，十分不方便，存在安全隐患。
因此，电厂迫切的需要一套远程监控系统，实现在电厂监控中心远程控制水源井水泵的启停，并监测现场的设备状态、压力状态及安防情况等，既减少了人员成本，又提高了工作效率。
三、解决方案
监控中心：
1、通信方式采用GPRS通信。
2、组网：中心采用VPN专网，使用DATA–6107接收数据。
3、上位机软件采用平升C/S结构组态软件。
监控现场：

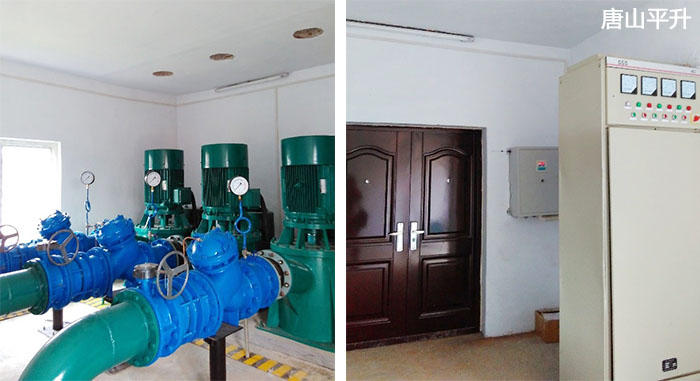

现场有3台供水泵，功率是125kw，启动方式是直接启动，1个启动柜。设备选择：水源井监控终端、压力变送器、工业照相机、安防报警器。
1个压力变送器：4–20mA输出，供电12v
1台工业照相机：输出RS485，供电12v
1个安防报警器：开关量输出，供电12v
水源井监控终端——功能特点：
1、采集水泵的三相电压、每台泵单相运行电流等电参数；水泵的运行状态、故障状态等状态信号；管道的压力数据；
2、远程控制水泵的停止；
3、支持安防报警自动拍照功能，并上传照片；
4、支持设备过流、过压、欠流、欠压，缺相、安防报警、压力上限和泵故障上传报警功能。
5、支持远程设备维护，程序远程升级功能。
