青海省海西州农村饮用水安全远程监控系统项目

应用部：江凯

一、项目背景

    为了进一步提高农牧区饮水工程的供水保证率、水质达标率、集中供水率和自来水普及率，在广度和深度上将农村饮水安全保障工作向纵深推进，该地区已经为20多个村庄实现了泵站远程监控系统。下面以王家庄泵站为例，介绍项目的实施情况。

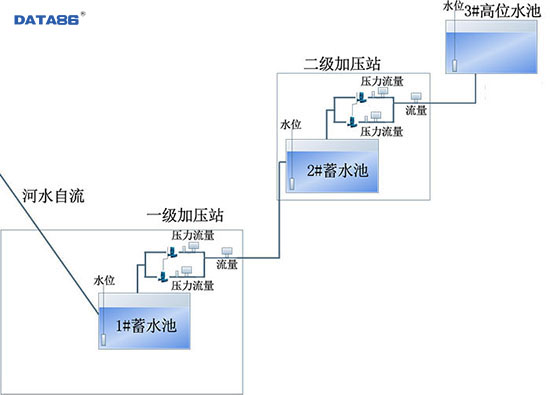

    供水流程为：河水以自流方式进入1#蓄水池，再经一级泵站2台加压泵（主备运行）加压给2#蓄水池，经二级加压站2台加压泵（主备运行）给3#高位水池供水。

二、系统构成

    整个系统分为：一级加压站测控终端、二级加压站测控终端、高位水池测控终端及泵站监控中心。

    高位水池测控终端与二级加压站测控终端，通过GPRS与泵站监控中心通信，VPN专网组网；泵站监控中心设立在一级加压站，采用网线通信。

三、特点

    1、一、二加压站测控终端，采用市电供电，采集1台水位计，2台压力变送器，3台流量计，以及水泵的工作状态的信息，具备远程控制、自动控制、自动报警等功能。

    2、高位水池测控终端，采用太阳能供电，采集水池水位，水位越限自动报警。

    3、自动逻辑控制的简单说明：

         (1) 1#蓄水池水位低2#蓄水池水位高时，关山下泵房水泵；2#蓄水池水位低时，开山下泵房水泵。

         (2) 2#蓄水池水位低或3#水池水位高时，关半山腰泵房水泵；3#水池水位低时，开半山腰泵房水泵。

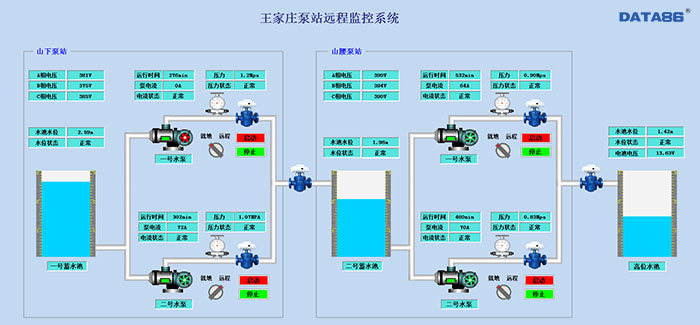

四、软件界面
