我国大部分地区都是以地下水作为饮用水的水源。平原地区的居民不会觉得这有什么问题,很平常的情况嘛,从地下打水,经水厂处理后进入千家万户。但山区的情况不同,山区的供水情况是这样的:找到水源打井,在半山腰建设加压泵站,山顶建设高位水池,再通过自流的方式供给居民用水。但是山上居住条件恶劣,那么问题来了,水池内有水吗?能不能不爬山开泵就有水吃呢?
通过公司做的山区自动供水系统的案例与大家共同分享。供水流程一般是这样滴:
平升公司生产的自动供水监控系统可以实现无人值守,实现方式如下。
1、通讯方式:使用手机卡登陆GPRS网络,将水源井控制设备,泵站控制设备,高位水池控制设备组成1个VPN网络,所有的站的数据在同一个网络里面进行传输。
2、自动控制方式:终端之间通过VPN专网进行通讯自动完成控制功能。
水源井泵房:井房安装水源井测控终端,采集水泵的运行电压,电流,运行状态,故障状态,出口压力及流量。接收来自二级加压泵站内启停泵命令。
二级加压站:泵房安装泵站测控终端,采集水泵的运行电压,电流,运行状态,故障状态,出口压力及流量,本站水池水位。泵站测控终端属于整套系统的枢纽,接收来自高位水池的水位自动起停加压泵,同时根据本站水池水位给水源井发送启停泵命令。本身具有本地保护功能,站内水池水位低时优先停止加压泵。
高位水池:与加压泵站通讯,将水位实时发送给加压站。一般高位水池处无电源,采用太阳能供电。
3、监控中心:可根据需要是否设置。

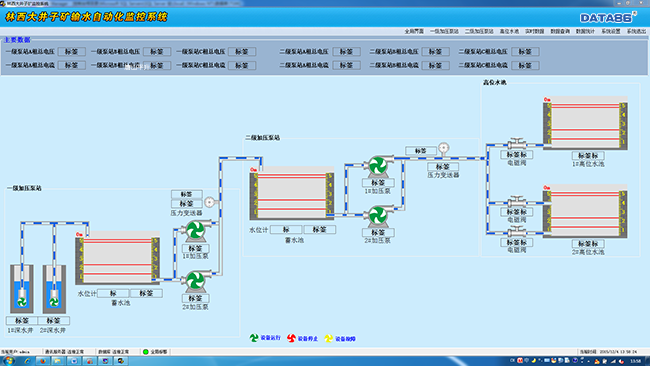

建设监控中心时,只需安装一台DATA-6107型GPRS接收模块,内置1张VPN 专网数据卡,即可以接收现场各站的数据,连接到监控中心软件,就可以查看到各个站的设备运行情况。电脑无需上网。
不建设监控中心, 也不影响现场设备的自动运行。
