新疆渠道流量监测系统案例

此系统用于新疆某渠道水位及流量监测，根据现场磁致伸缩水位计，直接测量渠道水位，然后根据客户提供的水位和渠道瞬时流量对照表（此表是客户通过几年的人工监测数据得到的，例如提供的0.1m/0.040立方秒、0.2m/0.280立方秒、0.3m/0.456立方秒,根据这三个点形成曲线，通过液位，得到此液位对应的曲线中的流量（瞬时和累计）），再通过时间，来计算累计流量。此种方式准确性肯定不如明渠流量计等测量方式准确，不过由于现场渠道较宽，采用明渠流量计安装以及设备成本都很高，所以客户也同意使用此种方式来实现累计流量的测量。

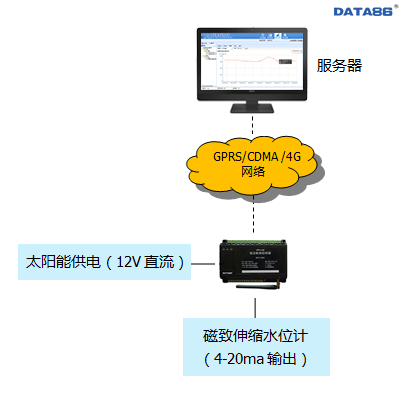

现场情况：采用太阳能供电，低功耗遥测终端机RTU（DATA-6301），监测渠道的磁致伸缩水位计的水位数据，然后通过RTU内部程序，实现数据的采集与计算。同时提供监控软件，展示水位和瞬时、累计流量数据。

根据客户要求，我们产品实现了定时采集，上报水位和瞬时、累计流量数据，降低了人工测数的成本，并对渠道累计流量，有了一个大体的了解，而且大大降低了安装以及设备的成本。
